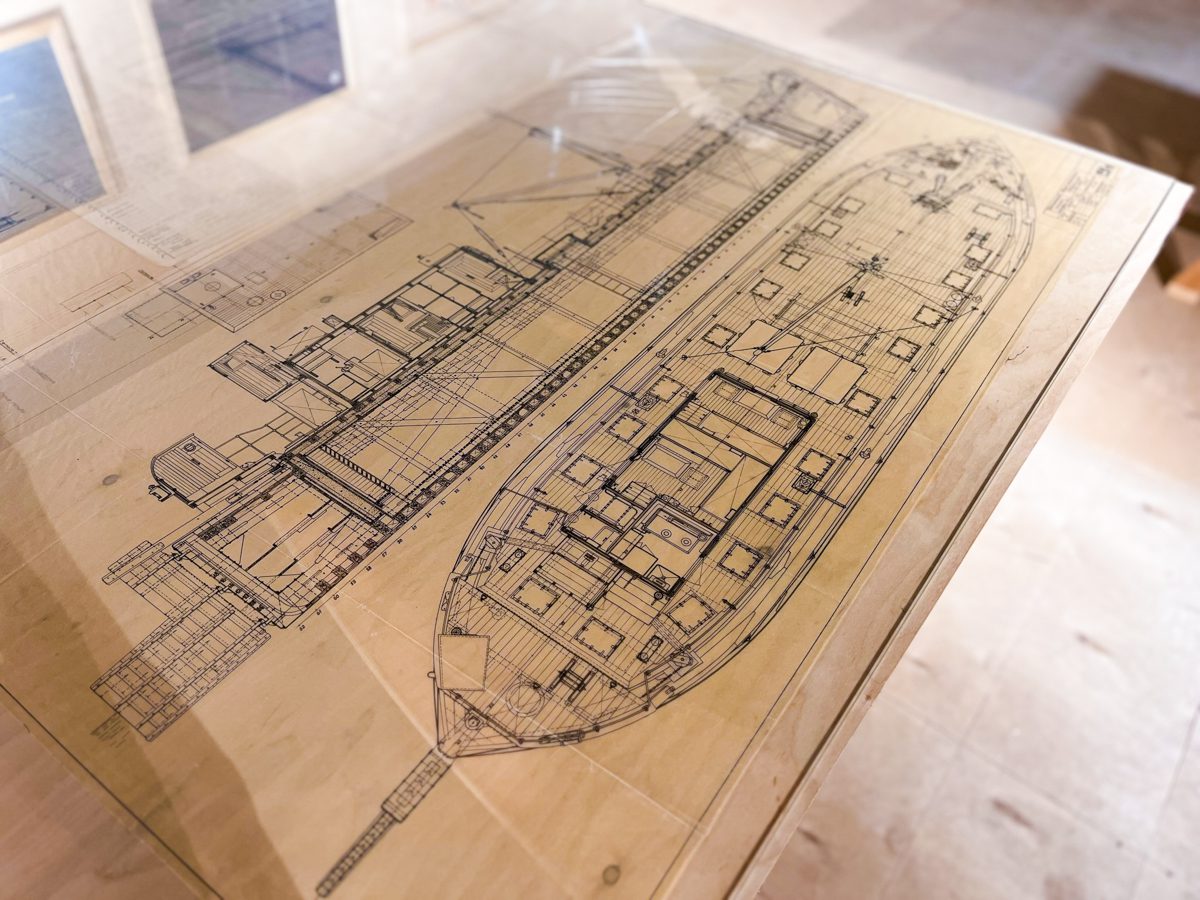

Продолжаем пополнять цифровой архив Соломбальской судоверфи и делимся наиболее занятными чертежами, найденными нами в процессе работы. Одна из интересных архивных находок конца минувшего года – чертёж изотермического плашкоута, датированный 1957 годом.
Судно представляет собой здоровенную несамоходную деревянную баржу. Исходя из того, что плашкоут этот – изотермический, то в нём, очевидно, располагался холодильник, и служила такая лодка для перевозки продуктов питания или, например, рыбы.
Пока неясно, использовался ли этот плашкоут только по рекам, или имело класс река-море для Северного завоза.

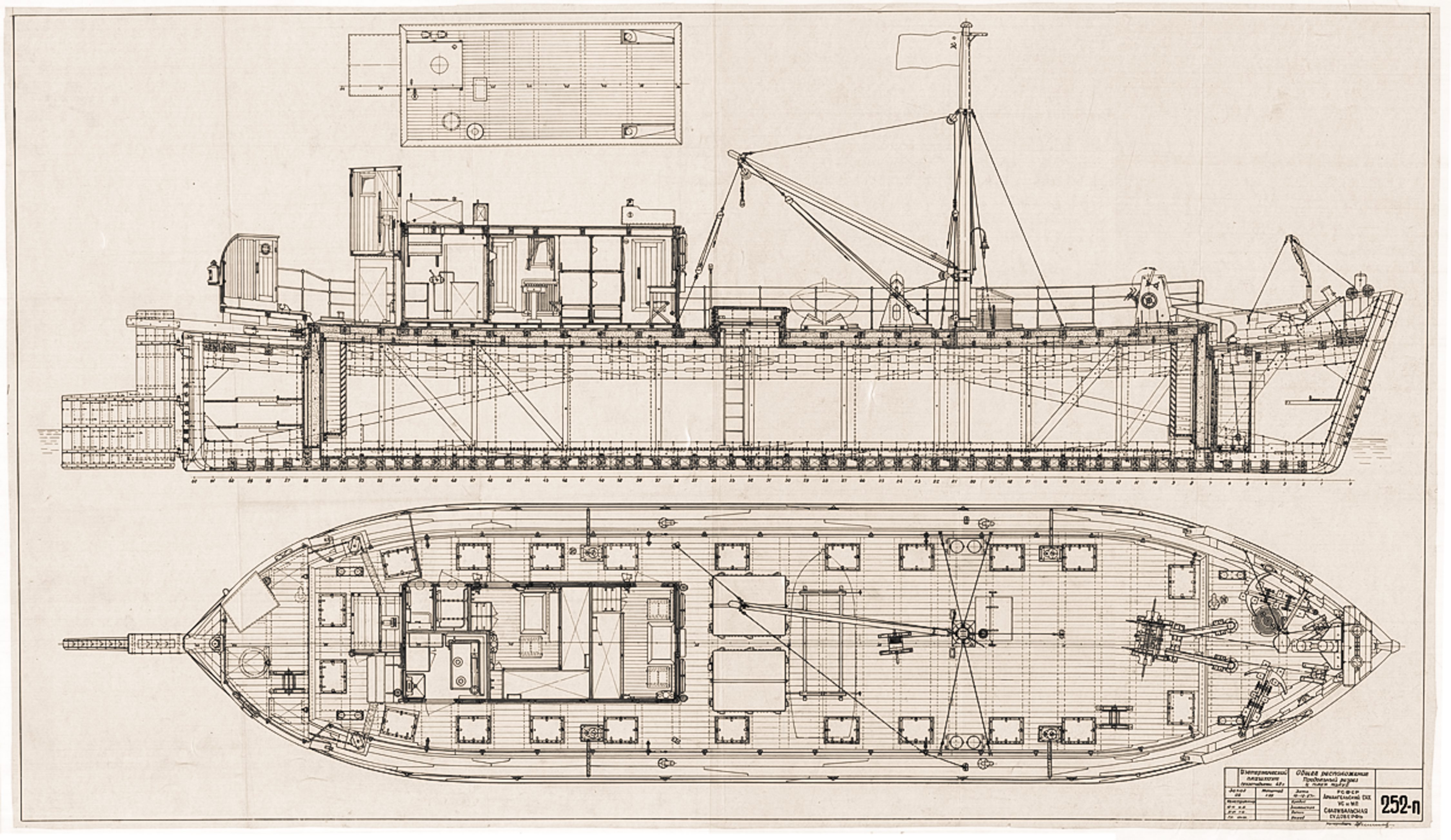

Экипаж плашкоута – пять человек. На лодке имелись своя кухня и туалет. Если внимательно посмотреть на чертёж, то можно заметить, что у плашкоута была и своя шлюпка – рабочая или спасательная. Есть также мачтово-погрузочное вооружение (что-то типа погрузочной лебедки на мачте). Вдоль бортов по периметру расположены люки, через которые, вероятнее всего, внутрь загружался лёд. В центре – огромный люк, через который в трюм загружали продукты.
Есть и огромный руль.
Обычно мы представляем, что на верфи в Соломбале строились либо парусные суда, как, например, ёла (несмотря на то, что ёла упоминается как парусно-моторная, лишь на одном из её чертежей пунктиром указано, что на лодке вроде бы есть винт – а так она, скорее, парусная), либо парусно-гребные суда типа карбасов, либо парусно-моторные суда типа ботов или шхун…
В этом плане такая необычная здоровенная несамоходная штука представляет собой интересную находку.
Чертежи отсканированы и выложены в открытый доступ на странице Цифрового архива Соломбальской судоверфи. Ссылки на папки:
http://archive.seapractic.ru/archive/Izotermicheskiyplashkout76-185.html
http://archive.seapractic.ru/archive/Izotermicheskiyplashkout186-255.html

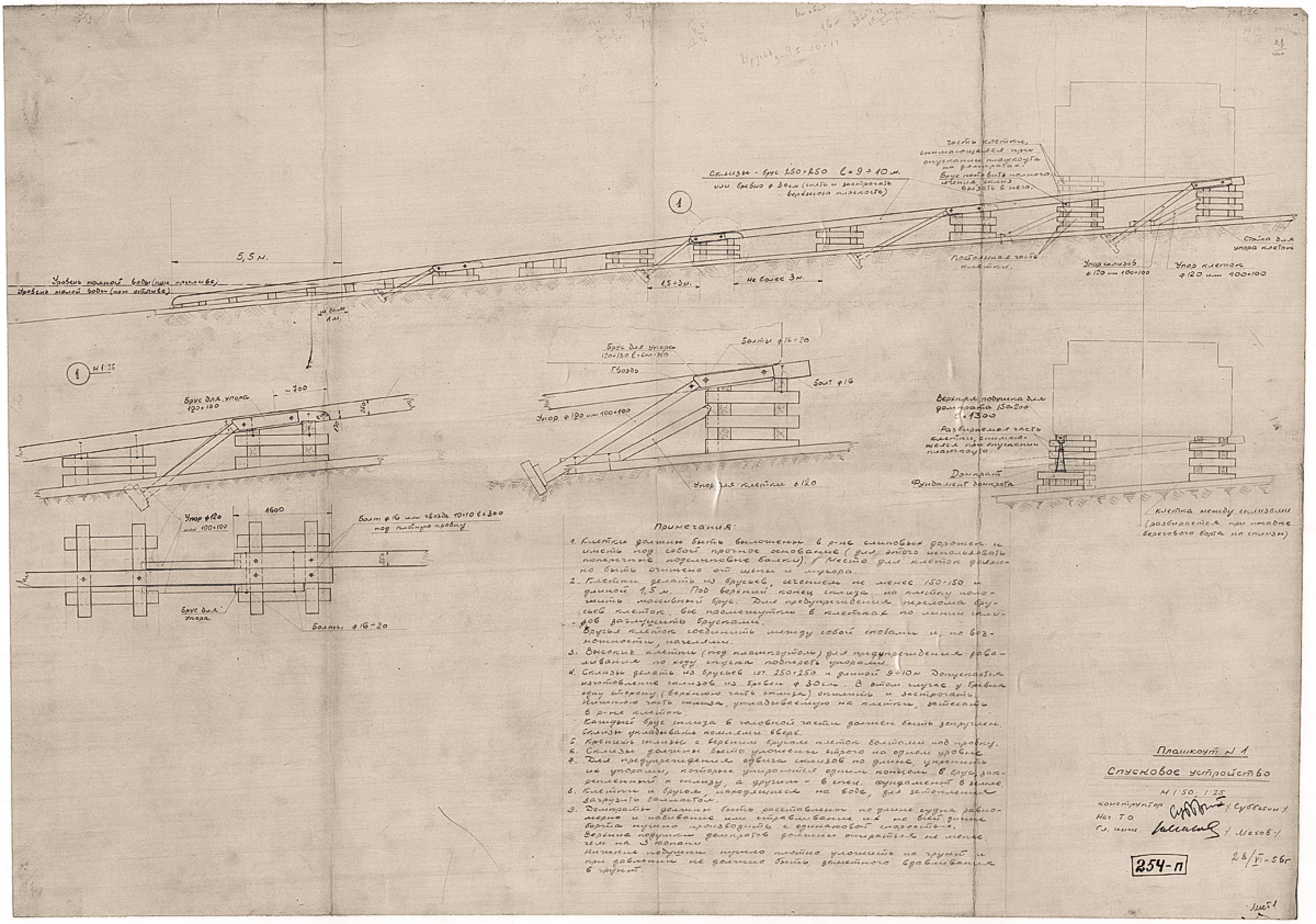

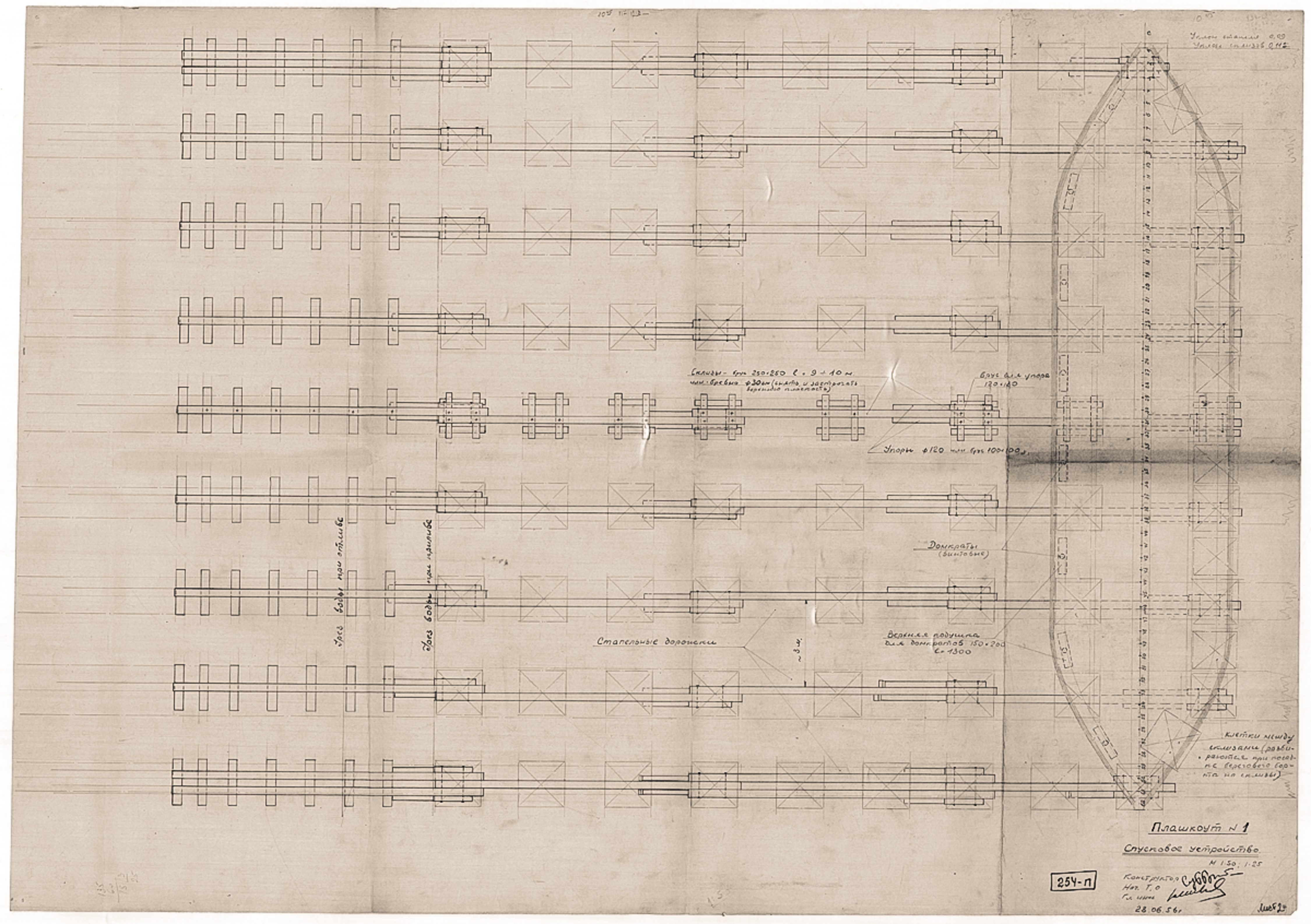

P.s. Наш консультант Фёдор Пильников рекомендует обратить внимание на последний и предпоследний чертежи в папке 186-255. На них обозначена схема спуска плашкоута на воду. Судя по всему, его спускали не носом и не кормой, а боком. Очень интересно.
#ПоморскаяШхуна #АрхивСоломбальскойСудоверфи #ЛабораторияДеревянногоСудостроения #ФондПрезидентскихГрантов
Товарищество поморского судостроения совместно с Северным (Арктическим) Федеральным университетом имени Ломоносова при поддержке Фонда президентских грантов выполняет оцифровку чертежей и технической документации архива Соломбальской судоверфи и размещает в открытом бесплатном доступе: http://archive.seapractic.ru/index.html?utm_source=seapractic
Твердые копии материалов предоставлены для сканирования С.Н. Николаевым.
