Друзья, мы продолжаем разбираться с архивом Соломбальской Судоверфи. Сегодня мы хотим показать вам несколько интересных чертежей, а расскажет о них наш главный специалист по работе с архивом Фёдор Пильников.
Это не кальки, не копии, а именно чертежи, выполненные от руки, карандашом на листе ватмана. Мы обнаружили их в папке, на которой была надпись «Эскизы ПКС11». О, значит в ней что-то про катер «Соломбалец»! Заглянули внутрь, а там… А там – руль Китчена.
Представьте себе, что винт катера находится внутри короткой трубы. Эта труба состоит из двух вертикальных половин, полуцилиндров. Каждый полуцилиндр поворачивается либо вправо, либо влево. Руля в привычном для нас понимании у катера нет, он управляется поворотом полуцилиндров. А можно сложить оба полуцилиндра «домиком», и катер начнет двигаться задним ходом.

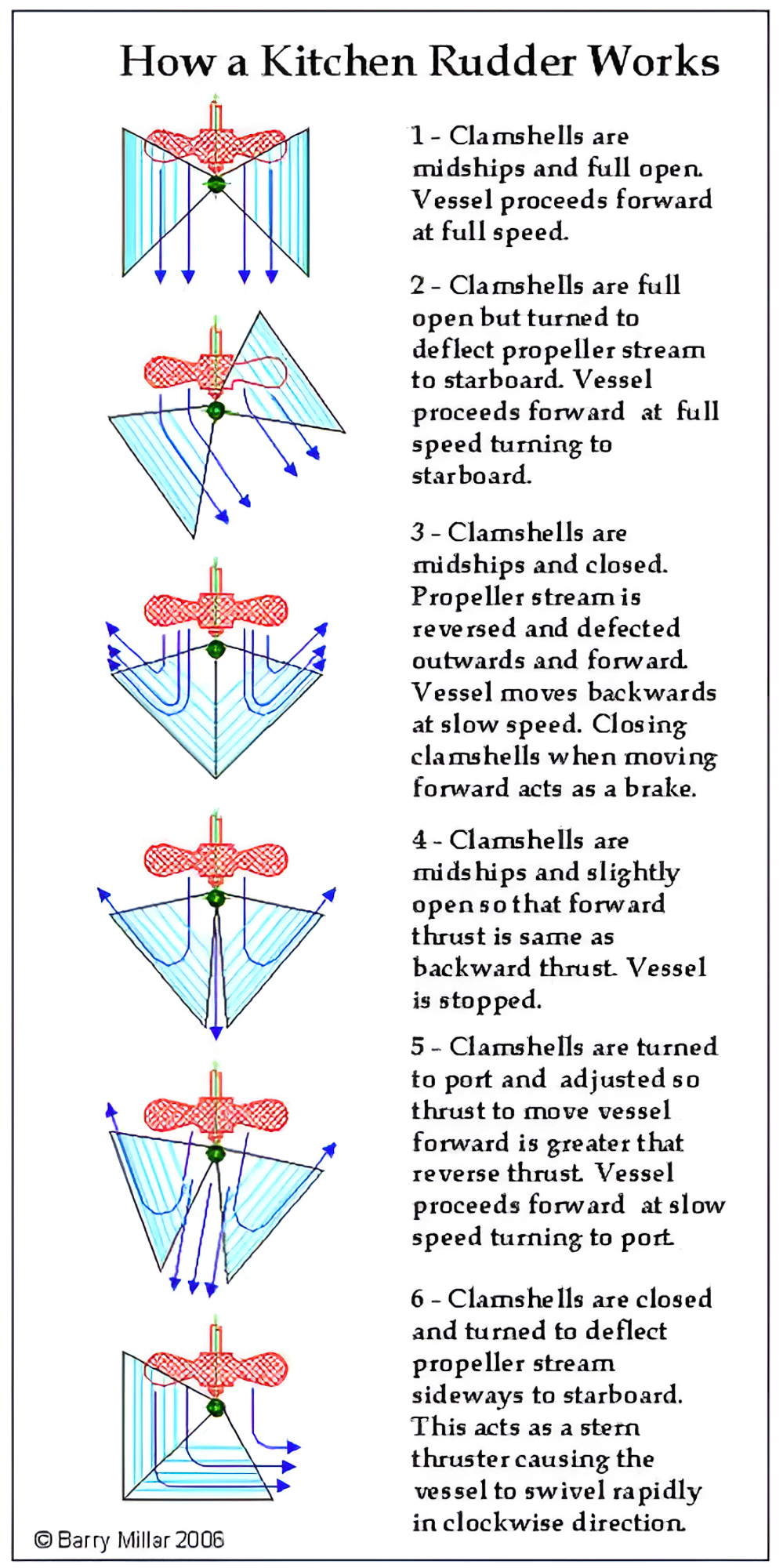

На схеме видно, как будет двигаться катер при разном положении полуцилиндров. Надписи на английском языке, но мы уверены, что вам всё будет понятно. Почему на схеме всё написано по-английски? Потому что «руль Китчена» изобрел английский инженер Джон Джордж Олсебрук Китчен и в 1914 году вместе с Исааком Стори запатентовал своё изобретение. Схему из патента можно увидеть здесь: US1186210A — Means for reversing screw-propelled boats. — Google Patents
Руль Китчена применялся в некоторых странах на катерах водоизмещающего типа со стационарным двигателем. Катер «Соломбалец», между прочим, как раз такой. Руль Китчена обеспечивал маневренность при движении задним ходом, освобождал строителей катеров от необходимости устанавливать реверс-редуктор: он просто не нужен – сложил полуцилиндры «домиком» и поехал задним ходом.
Что касается сложности изготовления… Посмотрите, сколько деталей у этого узла. У каждого полуцилиндра своя ось (которая называется «баллер»), причем одна проходит внутри другой. У каждого полуцилиндра свой румпель. Может, проще и дешевле сделать из стального листа обычно перо руля? Всем нам привычное, флажком которое? Ведь привычнее будет, правда? На одном из чертежей подпись – «опытный экземпляр». Наверное, дальше опытного экземпляра дело не пошло.
Обратили внимание на год?
Ссылки на чертежи:

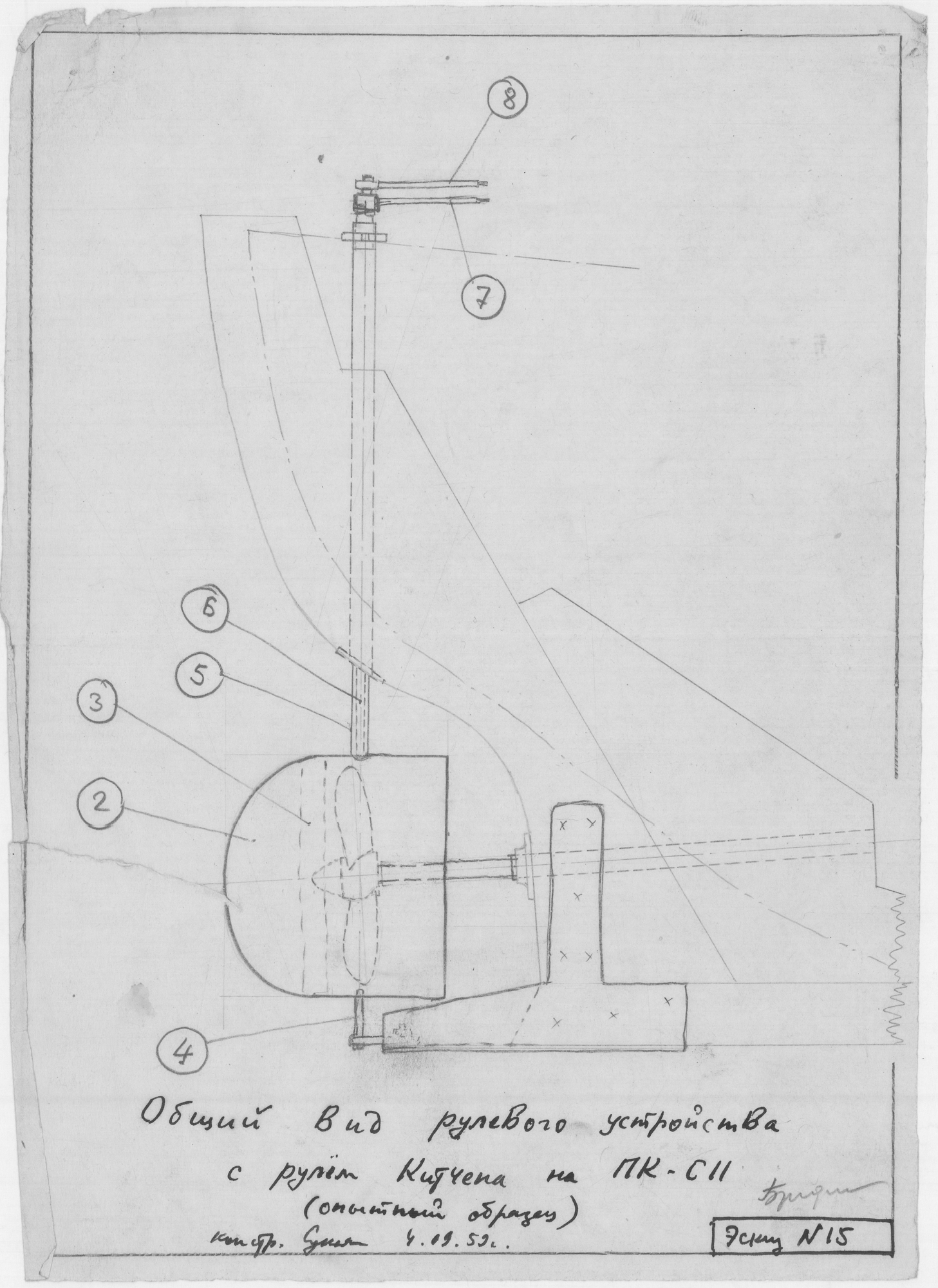

Общий вид – 46_Eskiz15_RulKitchena_RulevoeUstroystvo_ObschiyVid_1959.png (2536×3481)

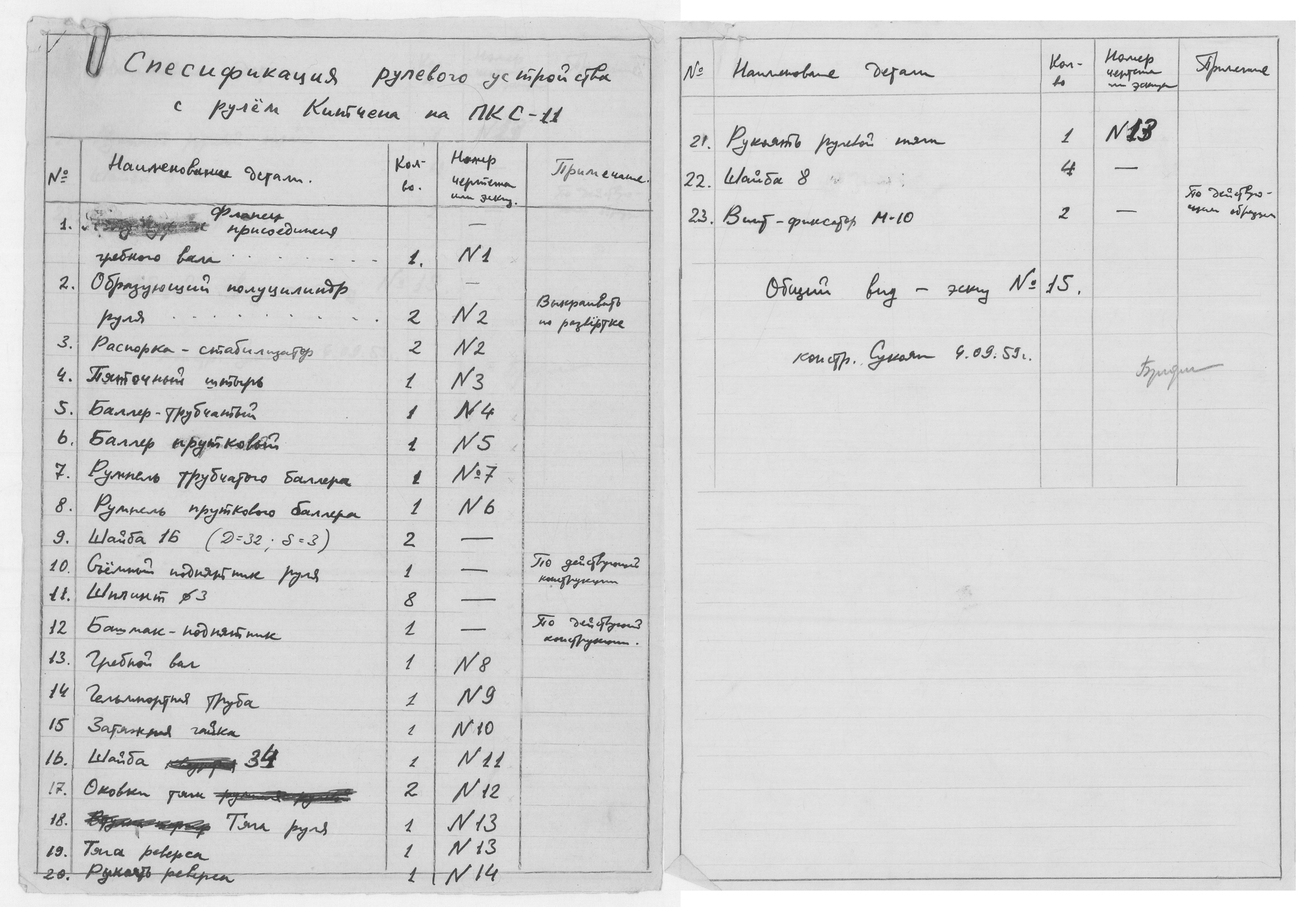

Спецификация к общему виду – 48_PK-S11_SpetsifikatsiyaRulevogoUstroystvaSRulemKitchena_1959.png (2599×1792)
Полуцилиндры – 33_Eskiz2_RulKitchena_VzaimnoeRaspolozhenieObrazuyuschikhPolutsilindrov_1959.png (1271×1755)
#АрхивСоломбальскойСудоверфи
